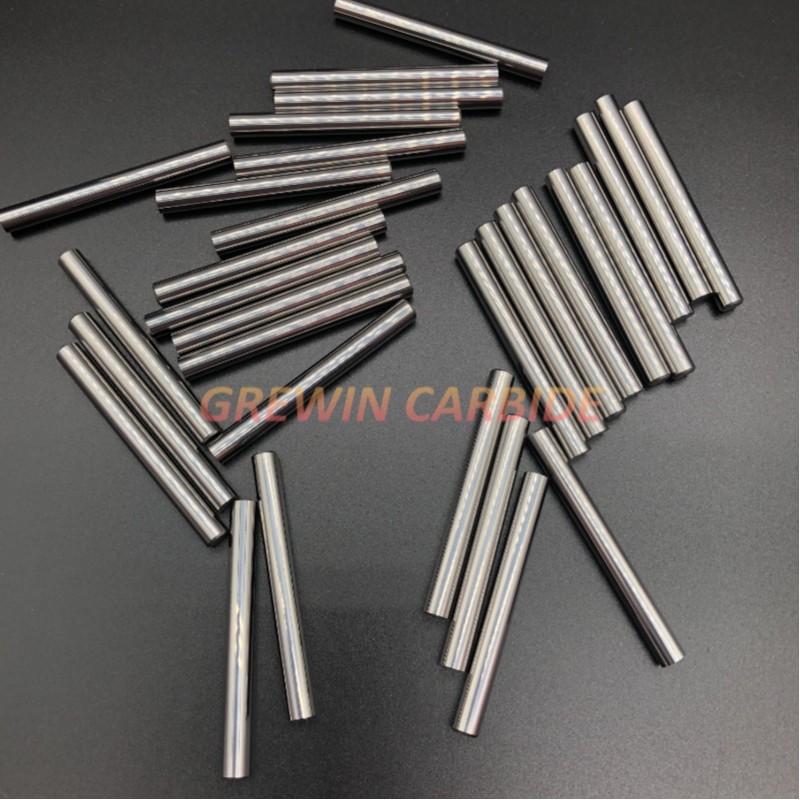

Batang Tungsten Carbide
Ukuran:
Diameter: 0.5mm-50mm (Ekstrusi HIP)
Panjang Standar: dipotong menjadi panjang, panjang standar dalam 310/330mm
Banyak digunakan di endmills, bor, bor PCB, router PCB dll.
Keuntungan dari produk karbida kami:
1. kualitas tinggi tahan lama tungsten carbide welding rods/semen batang untuk penggilingan untuk router bit terbuat dari 100% bahan baku perawan.
2. diproduksi dengan peralatan dan proses yang canggih.
3. semua produk melalui pemeriksaan dalam proses dan pemeriksaan akhir.
4. layanan teknis online gratis tersedia.
5. kemampuan produksi yang stabil dan berkelanjutan.
Nilai | Rentang ISO | kobalt% | Kepadatan g/cm3 |
Kekerasan HRA |
TRS N/mm2 |
YG8 | K30 | 8 | 14.80 | 89.5 | 2200 |
YG6 | K20 | 6 | 14.95 | 90.5 | 1900 |
YG6X | K10 | 6 | 14.95 | 91.5 | 1800 |
YL10.2 | K30 | 10 | 14.50 | 91,8 | 2400 |
YG13X | K30-K40 | 13 | 14.30 | 89.5 | 2600 |
YG15 | K40 | 15 | 14.00 | 87,5 | 2800 |

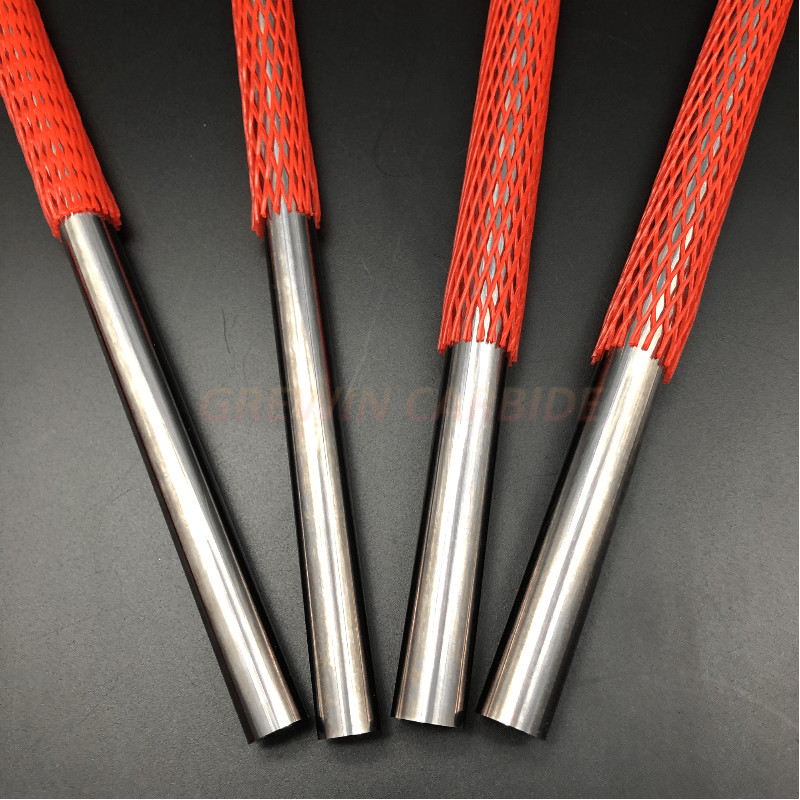

Batang Padat (Metrik) 330mm
saya
Unground | h6 | L | Tol. | Unground | h6 | L | Tol. | ||
D | Tol. | D | Tol. | ||||||
2.2 | +0,3/+0 | 2.0 | 330 | +5/+0 | 17.2 | +0,3/+0 | 17 | 330 | +5/+0 |
3.2 | +0,3/+0 | 3.0 | 330 | +5/+0 | 18.2 | +0,3/+0 | 18 | 330 | +5/+0 |
4.2 | +0,3/+0 | 4.0 | 330 | +5/+0 | 19.2 | +0,3/+0 | 19 | 330 | +5/+0 |
5.2 | +0,3/+0 | 5.0 | 330 | +5/+0 | 20.2 | +0,3/+0 | 20 | 330 | +5/+0 |
6.2 | +0,3/+0 | 6.0 | 330 | +5/+0 | 21.2 | +0,3/+0 | 21 | 330 | +5/+0 |
7.2 | +0,3/+0 | 7.0 | 330 | +5/+0 | 22.2 | +0,3/+0 | 22 | 330 | +5/+0 |
8.2 | +0,3/+0 | 8.0 | 330 | +5/+0 | 23.2 | +0,3/+0 | 23 | 330 | +5/+0 |
9.2 | +0,3/+0 | 9.0 | 330 | +5/+0 | 24.2 | +0,3/+0 | 24 | 330 | +5/+0 |
10.2 | +0,3/+0 | 10.0 | 330 | +5/+0 | 25.2 | +0,3/+0 | 25 | 330 | +5/+0 |
11.2 | +0,3/+0 | 11.0 | 330 | +5/+0 | 26.2 | +0,3/+0 | 26 | 330 | +5/+0 |
12.2 | +0,3/+0 | 12.0 | 330 | +5/+0 | 27.2 | +0,3/+0 | 27 | 330 | +5/+0 |
13.2 | +0,3/+0 | 13.0 | 330 | +5/+0 | 28.2 | +0,3/+0 | 28 | 330 | +5/+0 |
14.2 | +0,3/+0 | 14.0 | 330 | +5/+0 | 29.2 | +0,3/+0 | 29 | 330 | +5/+0 |
15.2 | +0,3/+0 | 15.0 | 330 | +5/+0 | 30.2 | +0,3/+0 | 30 | 330 | +5/+0 |
16.2 | +0,3/+0 | 16.0 | 330 | +5/+0 |

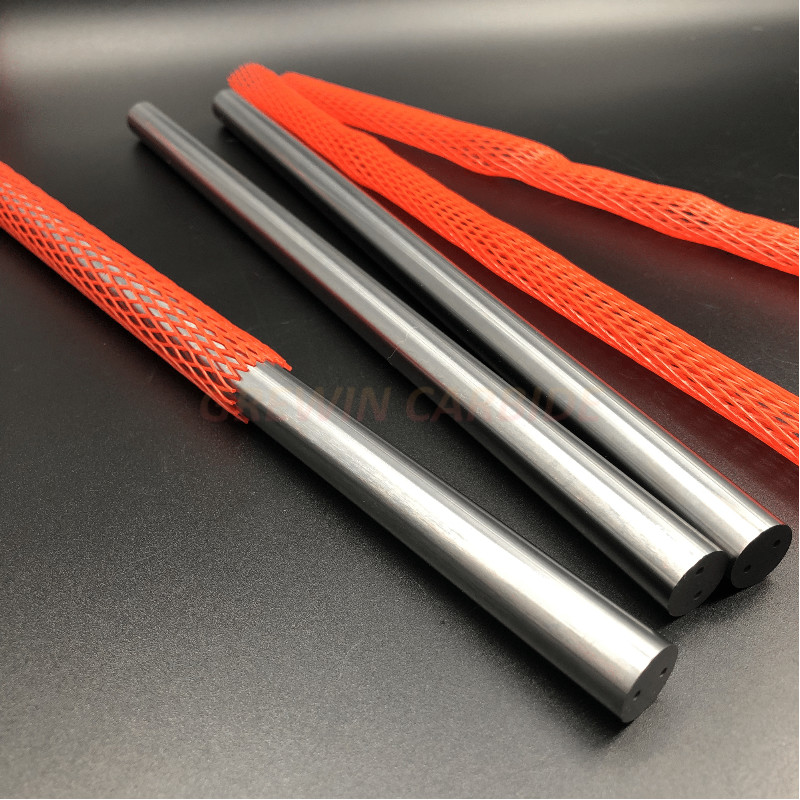

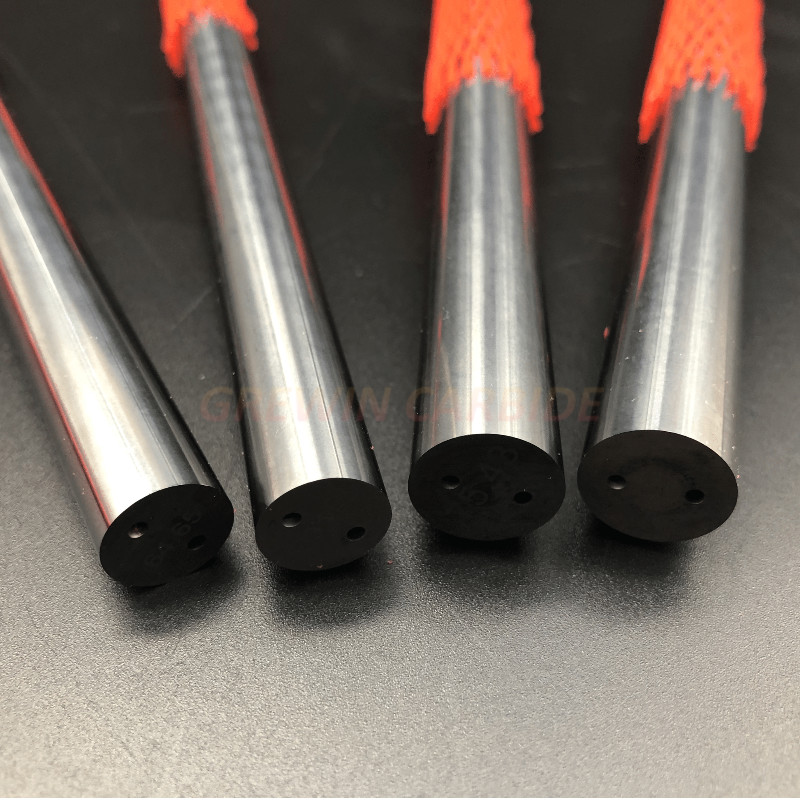

Dua batang saluran pendingin lurus, Mengurangi TK
saya
Unground | tanah h6 | TK | Tol. | D | Tol. | L | sebuah | |
D | Tol. | |||||||
6.3 | +0,3/0 |
6.0 | 1.5 | 0/-0,20 | 0,80 | ± 0,15 |
330 |
0.15 |
7.3 | 7.0 | 1.5 | 0,80 | 0.15 | ||||
8.3 | 8.0 | 2.6 | 0/-0,30 |
1.00 | 0.15 | |||
9.3 | 9.0 | 2.6 | 1.00 | 0,20 | ||||
10.3 | 10.0 | 2.6 | 1.00 | 0,20 | ||||
11.3 | +0.4/0 |
11.0 | 3.5 | 1.20 | 0,28 | |||
12.3 | 12.0 | 3.5 | 1.20 | 0,30 | ||||
13.3 | 13.0 | 3.5 | 1.20 | 0.34 | ||||
14.3 | 14.0 | 5.0 | 1.50 | 0.37 | ||||
15.3 | 15.0 | 5.0 | 1.50 | 0,40 | ||||
16.3 | 16.0 | 5.0 | 1.50 | ±0,20 |
0,40 | |||
17.3 | +0.5/0 |
17.0 | 6.2 | 2.00 | 0,47 | |||
18.3 | 18.0 | 6.2 | 2.00 | 0,50 | ||||
19.3 | 19.0 | 6.2 | 2.00 | 0,50 | ||||
20.3 | 20.0 | 6.2 | 0/-0,40 | 2.00 | ±0,30 | 0,50 |
30 ° Dua Saluran Pendingin Heliks (Tipe HE-30 °)
saya
Unground | tanah h6 | L Tol.+5.0 | TK | Tol. | D | Tol. | Melempar | |
D | Tol. | |||||||
6.3 | +0.4/+1.0 |
6.0 | 330 | 2.7 | ±0.2 |
0,80 | ± 0,15 |
32.65 |
7.3 | 7.0 | 330 | 3.5 | 1.00 | 38.09 | |||
8.3 | 8.0 | 330 | 3.4 | 1.00 | 43.53 | |||
9.3 | 9.0 | 330 | 4,5 | ±0,3 | 1.40 | 48.97 | ||
10.3 | 10.0 | 330 | 4.8 | 1.30 | 54.41 | |||
11.3 | +0.4/+1.2 |
11.0 | 330 | 4.9 | ±0,4 |
1.40 | 59.86 | |
12.3 | 12.0 | 330 | 6.3 | 1.70 | 65.30 | |||
13.3 | 13.0 | 330 | 6.1 | 1.75 | ±0,20 |
70.74 | ||
14.3 | 14.0 | 330 | 6.7 | 1.80 | 76.18 | |||
15.3 | 15.0 | 330 | 7.3 | 1.75 | 81,82 | |||
16.3 | +0.4/+1.4 |
16.0 | 330 | 8.0 | 2.00 | 87.06 | ||
17.3 | 17.0 | 330 | 8.5 | 1.75 | ±0,25 |
92.50 | ||
18.3 | 18.0 | 330 | 9.0 | 2.30 | 97,95 | |||
19.3 | 19.0 | 330 | 9.7 | 2.00 | 103.39 | |||
20.3 | 20.0 | 330 | 10.0 | ± 0,5 | 2.50 | 108.83 |
