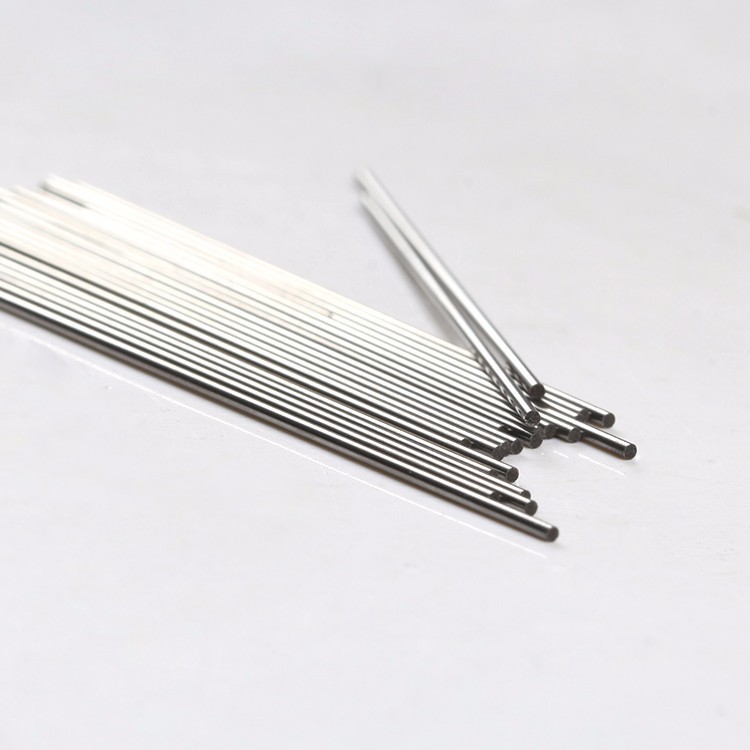

Batang Padat (Metrik) 330mm
Unground | h6 |
L |
Tol. |
Unground | h6 |
L |
Tol. |
||
D | Tol. | D | Tol. | ||||||
2.2 | +0,3/+0 | 2.0 | 330 | +5/+0 | 17.2 | +0,3/+0 | 17 | 330 | +5/+0 |
3.2 | +0,3/+0 | 3.0 | 330 | +5/+0 | 18.2 | +0,3/+0 | 18 | 330 | +5/+0 |
4.2 | +0,3/+0 | 4.0 | 330 | +5/+0 | 19.2 | +0,3/+0 | 19 | 330 | +5/+0 |
5.2 | +0,3/+0 | 5.0 | 330 | +5/+0 | 20.2 | +0,3/+0 | 20 | 330 | +5/+0 |
6.2 | +0,3/+0 | 6.0 | 330 | +5/+0 | 21.2 | +0,3/+0 | 21 | 330 | +5/+0 |
7.2 | +0,3/+0 | 7.0 | 330 | +5/+0 | 22.2 | +0,3/+0 | 22 | 330 | +5/+0 |
8.2 | +0,3/+0 | 8.0 | 330 | +5/+0 | 23.2 | +0,3/+0 | 23 | 330 | +5/+0 |
9.2 | +0,3/+0 | 9.0 | 330 | +5/+0 | 24.2 | +0,3/+0 | 24 | 330 | +5/+0 |
10.2 | +0,3/+0 | 10.0 | 330 | +5/+0 | 25.2 | +0,3/+0 | 25 | 330 | +5/+0 |
11.2 | +0,3/+0 | 11.0 | 330 | +5/+0 | 26.2 | +0,3/+0 | 26 | 330 | +5/+0 |
12.2 | +0,3/+0 | 12.0 | 330 | +5/+0 | 27.2 | +0,3/+0 | 27 | 330 | +5/+0 |
13.2 | +0,3/+0 | 13.0 | 330 | +5/+0 | 28.2 | +0,3/+0 | 28 | 330 | +5/+0 |
14.2 | +0,3/+0 | 14.0 | 330 | +5/+0 | 29.2 | +0,3/+0 | 29 | 330 | +5/+0 |
15.2 | +0,3/+0 | 15.0 | 330 | +5/+0 | 30.2 | +0,3/+0 | 30 | 330 | +5/+0 |
16.2 | +0,3/+0 | 16.0 | 330 | +5/+0 |
Dua batang saluran pendingin lurus, Mengurangi TK
Unground | tanah h6 |
TK |
Tol. |
D |
Tol. |
L |
sebuah |
|
D |
Tol. |
|||||||
6.3 | +0,3/0 |
6.0 | 1.5 | 0/-0,20 | 0,80 | ± 0,15 |
330 |
0.15 |
7.3 | 7.0 | 1.5 | 0,80 | 0.15 | ||||
8.3 | 8.0 | 2.6 | 0/-0,30 |
1.00 | 0.15 | |||
9.3 | 9.0 | 2.6 | 1.00 | 0,20 | ||||
10.3 | 10.0 | 2.6 | 1.00 | 0,20 | ||||
11.3 | +0.4/0 |
11.0 | 3.5 | 1.20 | 0,28 | |||
12.3 | 12.0 | 3.5 | 1.20 | 0,30 | ||||
13.3 | 13.0 | 3.5 | 1.20 | 0.34 | ||||
14.3 | 14.0 | 5.0 | 1.50 | 0.37 | ||||
15.3 | 15.0 | 5.0 | 1.50 | 0,40 | ||||
16.3 | 16.0 | 5.0 | 1.50 | ±0,20 |
0,40 | |||
17.3 | +0.5/0 |
17.0 | 6.2 | 2.00 | 0,47 | |||
18.3 | 18.0 | 6.2 | 2.00 | 0,50 | ||||
19.3 | 19.0 | 6.2 | 2.00 | 0,50 | ||||
20.3 | 20.0 | 6.2 | 0/-0,40 | 2.00 | ±0,30 | 0,50 |
30 ° Dua Saluran Pendingin Heliks (Tipe HE-30 °)
Unground | tanah h6 |
L Tol.+5.0 |
TK |
Tol. |
D |
Tol. |
Melempar |
|
D | Tol. | |||||||
6.3 | +0.4/+1.0 |
6.0 | 330 | 2.7 | ±0.2 |
0,80 | ± 0,15 |
32.65 |
7.3 | 7.0 | 330 | 3.5 | 1.00 | 38.09 | |||
8.3 | 8.0 | 330 | 3.4 | 1.00 | 43.53 | |||
9.3 | 9.0 | 330 | 4,5 | ±0,3 | 1.40 | 48.97 | ||
10.3 | 10.0 | 330 | 4.8 | 1.30 | 54.41 | |||
11.3 | +0.4/+1.2 |
11.0 | 330 | 4.9 | ±0,4 |
1.40 | 59.86 | |
12.3 | 12.0 | 330 | 6.3 | 1.70 | 65.30 | |||
13.3 | 13.0 | 330 | 6.1 | 1.75 | ±0,20 |
70.74 | ||
14.3 | 14.0 | 330 | 6.7 | 1.80 | 76.18 | |||
15.3 | 15.0 | 330 | 7.3 | 1.75 | 81,82 | |||
16.3 | +0.4/+1.4 |
16.0 | 330 | 8.0 | 2.00 | 87.06 | ||
17.3 | 17.0 | 330 | 8.5 | 1.75 | ±0,25 |
92.50 | ||
18.3 | 18.0 | 330 | 9.0 | 2.30 | 97,95 | |||
19.3 | 19.0 | 330 | 9.7 | 2.00 | 103.39 | |||
20.3 | 20.0 | 330 | 10.0 | ± 0,5 | 2.50 | 108.83 |
