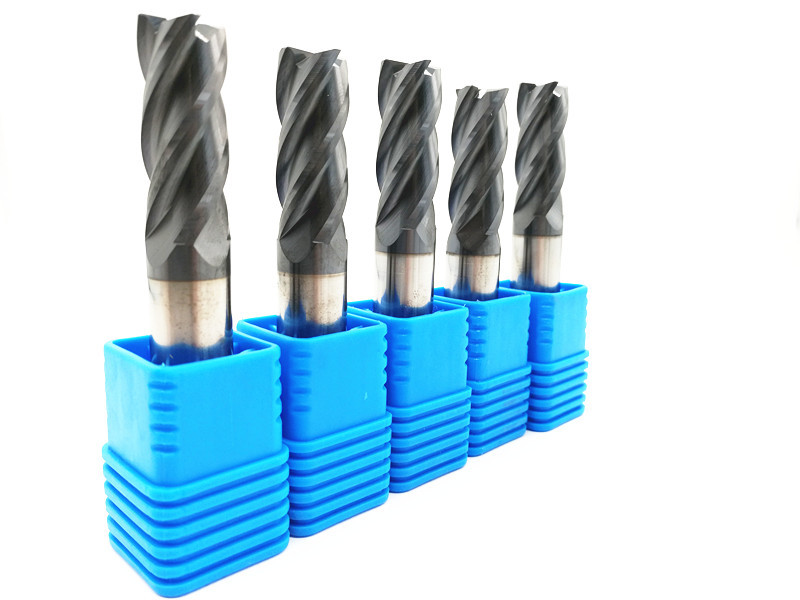

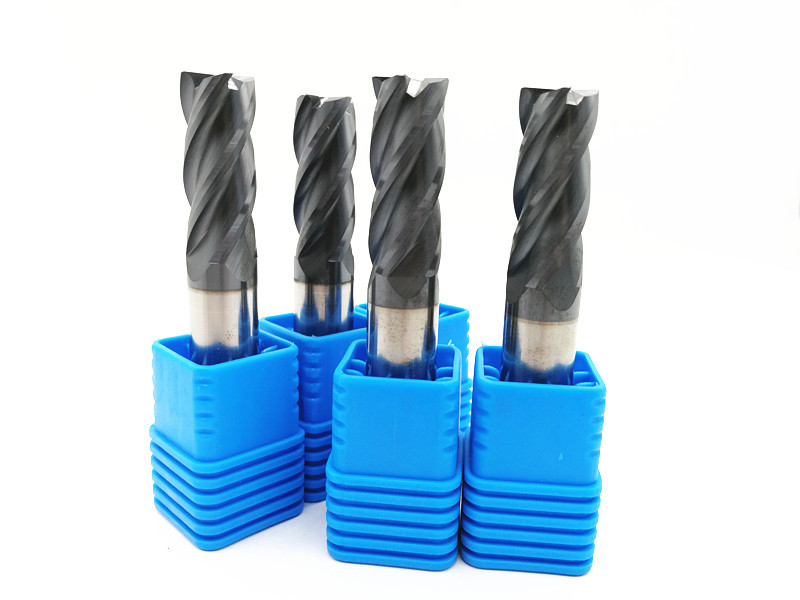

1. Deskripsi Produk
Bahan baku biji-bijian mikro
Ukuran butir: 0.4-0.6μm
Co 10%, 12%
TRS> 3600 N / mm2
Kekerasan HRA 91,8-92,5
Benda kerja HRC45-50 HRC55-60 HRC65 HRC68
Sudut Helix 30 ° -45 °
Diameter cutting edge 0,2-0,9 mm; 1-20 mm
Diameter batang 4-20 mm
Panjang 50-100 mm
Memotong Formulir Datar, Persegi, Bola hidung, Sudut Radius, Flute Taper, dll
Seruling No. 1-7
Pengenalan bahan karbida dari pabrik Akhir
Kelas karbida | Rincian teknis batang tungsten carbide |
10U | Co: 10% WC 89% elemen langka: 1% HRA: 90,5 ° Ukuran Gandum: 0,75um |
12U | Co: 12% WC 85% elemen langka: 3% HRA: 92,5 ° Ukuran Gandum: 0.4um |
K40 | Co: 12% WC 84% elemen langka: 4% HRA: 93 ° Ukuran Gandum: 0.4um |
K44 | Co: 12% WC 84% elemen langka: 4% HRA: 93,5 ° Ukuran Gandum: 0.4um |
Bahan-bahan yang akan dipotong
Kelas karbida | HRC Akhir pabrik | Bahan yang akan dipotong |
10U | HRC45-50 | Untuk memotong bahan di bawah HRC35 |
12U | HRC55-58 | Untuk memotong bahan di bawah HRC50 |
K40 | HRC60-62 | Untuk memotong bahan di bawah HRC55 |
K44 | HRC65-70 | Untuk memotong bahan di bawah HRC63 |
Pelapisan yang Sesuai
Kelas karbida | HRC Akhir pabrik | Pelapisan yang Sesuai |
10U | HRC45-50 | AlTiN |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | Nano |
2. Aplikasi
Digunakan untuk memotong baja karbon, baja perkakas, baja cetakan, baja tahan karat, paduan titanium, tembaga, besi cor dan aluminium, dll.
Peralatan Grinding: , ANCA, ROLLOMATIC
Alat uji: ZOLLER
3. Pelapisan
Lapisan | Warna | Temperatur Pelapisan | Ketebalan (um) | HV | Suhu Aplikasi | Koefisien gesekan |
TiAlN | Ungu-Abu-abu | <600 ° C | 3-5 | 3300 | 800 ° C. | 0,3 |
AiTiN | Hitam | <600 ° C | 3-5 | 3500 | 900 ° C | 0,3 |
TiXco | Tembaga | <600 ° C | 3-5 | 3500 | 1500 ° C | 0,4 |
NaNo | Biru | <600 ° C | 3-5 | 3800 | 1200 ° C | 0,4 |
AiCrN | Abu-abu silver | <480 ° C | 2-2,5 | 2500 | 700 ° C | 0,3 |
Ukuran Standar:
Nomor pesanan. | Flute dia (d) | Panjang pemotongan (l) | Shank dia (D) | Panjang keseluruhan (L) |
1,0 × 2,5 × 4D × 50L | 1.0 | 2.5 | 4 | 50 |
1,5 × 4 × 4D × 50L | 1.5 | 4 | 4 | 50 |
2,0 × 5 × 4D × 50L | 2.0 | 5 | 4 | 50 |
2,5 × 7 × 4D × 50L | 2.5 | 7 | 4 | 50 |
3,0 × 8 × 4D × 50L | 3.0 | 8 | 4 | 50 |
3,5 × 10 × 4D × 50L | 3,5 | 10 | 4 | 50 |
4,0 × 10 × 4D × 50L | 4 | 10 | 4 | 50 |
4,5 × 11 × 6D × 50L | 4.5 | 11 | 6 | 50 |
5.0 × 13 × 6D × 50L | 5.0 | 13 | 6 | 50 |
5,5 × 13 × 6D × 50L | 5,5 | 13 | 6 | 50 |
6,0 × 15 × 6D × 50L | 6.0 | 15 | 6 | 50 |
6,5 × 15 × 8D × 60L | 6.5 | 15 | 8 | 60 |
7,0 × 17 × 8D × 60L | 7.0 | 17 | 8 | 60 |
7,5 × 17 × 8D × 60L | 7,5 | 17 | 8 | 60 |
8,0 × 20 × 8D × 60L | 8.0 | 20 | 8 | 60 |
8,5 × 25 × 10D × 75L | 8,5 | 25 | 10 | 75 |
9,0 × 25 × 10D × 75L | 9.0 | 25 | 10 | 75 |
9.5 × 25 × 10D × 75L | 9.5 | 25 | 10 | 75 |
10,0 × 25 × 12D × 75L | 10,0 | 25 | 12 | 75 |
10,5 × 25 × 12D × 75L | 10,5 | 25 | 12 | 75 |
11,0 × 28 × 12D × 75L | 11,0 | 28 | 12 | 75 |
11,5 × 28 × 12D × 75L | 11,5 | 28 | 12 | 75 |
12,0 × 30 × 12D × 75L | 12.0 | 30 | 12 | 75 |
13,0 × 33 × 16D × 100L | 13.0 | 33 | 16 | 100 |
14,0 × 40 × 16D × 100L | 14.0 | 40 | 16 | 100 |
15,0 × 40 × 16D × 100L | 15,0 | 40 | 16 | 100 |
16,0 × 40 × 16D × 100L | 16,0 | 40 | 16 | 100 |
17,0 × 40 × 20D × 100L | 17,0 | 40 | 20 | 100 |
18,0 × 40 × 20D × 100L | 18,0 | 40 | 20 | 100 |
19,0 × 40 × 20D × 100L | 19,0 | 40 | 20 | 100 |
20,0 × 40 × 20D × 100L | 20,0 | 40 | 20 | 100 |
25,0 × 40 × 25D × 100L | 25,0 | 40 | 25 | 100 |
