Pemotong endmill karbida
3 seruling Flat End Mill
</s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> </s> orang </s>
Pilihan HRC: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Pilihan lapisan: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
Bahan yang akan dipotong: baja asli, besi tuang, Aluminium, tembaga, grafit, plastik,
Titanium, paduan, baja yang mengeras, baja tahan karat, HSS dll.
Nomor kode |
Diamter d |
Panjang pemotongan l |
Panjang total L |
Betis D |
Seruling Z |
3GW1-01003050 | 1 | 3 | 50 | 4 | 3 |
3GW1-01504050 | 1.5 | 4 | 50 | 4 | 3 |
3GW1-02050500 | 2 | 5 | 50 | 4 | 3 |
3GW1-02507050 | 2.5 | 7 | 50 | 4 | 3 |
3GW1-03008050 | 3 | 8 | 50 | 4 | 3 |
3GW1-04010050 | 4 | 10 | 50 | 4 | 3 |
3GW1-04015075 | 4 | 15 | 75 | 4 | 3 |
3GW1-04020100 | 4 | 20 | 100 | 4 | 3 |
3GW1-05013050 | 5 | 13 | 50 | 6 | 3 |
3GW1-06015050 | 6 | 15 | 50 | 6 | 3 |
3GW1-06020075 | 6 | 20 | 75 | 6 | 3 |
3GW1-06030100 | 6 | 30 | 100 | 6 | 3 |
3GW1-06020060 | 8 | 20 | 60 | 8 | 3 |
3GW1-08025075 | 8 | 25 | 75 | 8 | 3 |
3GW1-08035100 | 8 | 35 | 100 | 8 | 3 |
3GW1-010025075 | 10 | 25 | 75 | 10 | 3 |
3GW1-010040100 | 10 | 40 | 100 | 10 | 3 |
3GW1-012030075 | 12 | 30 | 75 | 12 | 3 |
3GW1-012040100 | 12 | 40 | 100 | 12 | 3 |
3GW1-014030080 | 14 | 30 | 80 | 14 | 3 |
3GW1-014100100 | 14 | 40 | 100 | 14 | 3 |
3GW1-016040100 | 16 | 40 | 100 | 16 | 3 |
3GW1-018040100 | 18 | 40 | 100 | 18 | 3 |
3GW1-020040100 | 20 | 40 | 100 | 20 | 3 |
3GW1-06040150 | 6 | 40 | 150 | 6 | 3 |
3GW1-08050150 | 8 | 50 | 150 | 8 | 3 |
3GW1-010050150 | 10 | 50 | 150 | 10 | 3 |
3GW1-012050150 | 12 | 50 | 150 | 12 | 3 |
3GW1-014060150 | 14 | 60 | 150 | 14 | 3 |
3GW1-016060150 | 16 | 60 | 150 | 16 | 3 |
3GW1-018060150 | 18 | 60 | 150 | 18 | 3 |
3GW1-020060150 | 20 | 60 | 150 | 20 | 3 |
2. Aplikasi
Digunakan untuk memotong baja Karbon, Baja perkakas, Baja cetakan, Baja tahan karat, paduan Titanium, Tembaga, Besi Cor dan Aluminium, dll
Pengenalan bahan karbida dari pabrik akhir
Kelas Karbida | Rincian Teknis batang tungsten karbida |
10U | Co: 10% WC 89% elemen langka: 1% HRA: 90.5 ° Ukuran Butir: 0.75um |
12U | Co: 12% WC 85% elemen langka: 3% HRA: 92.5 ° Ukuran Butir: 0.4um |
K40 | Co: 12% WC 84% elemen langka: 4% HRA: 93 ° Ukuran Butir: 0.4um |
K44 | Co: 12% WC 84% elemen langka: 4% HRA: 93.5 ° Ukuran Butir: 0.4um |
Bahan yang akan dipotong
Kelas Karbida | HRC dari Pabrik akhir | Bahan yang akan dipotong |
10U | HRC45-50 | Untuk memotong bahan di bawah HRC35 |
12U | HRC55-58 | Untuk memotong bahan di bawah HRC50 |
K40 | HRC60-62 | Untuk memotong bahan di bawah HRC55 |
K44 | HRC65-70 | Untuk memotong bahan di bawah HRC63 |
Lapisan yang Sesuai
Kelas Karbida | HRC dari Pabrik akhir | Lapisan yang Sesuai |
10U | HRC45-50 | AlTiN |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | Nano |
Pengenalan bahan karbida dari pabrik akhir
AlTiN | TiAlN | TiSlN | Nano | |
Kekerasan (HV) | 3200 | 2800 | 3600 | 42 (IPK) |
Ketebalan (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
Oksidasi Temp (°) | 900 | 800 | 1000 | 1200 |
Koefisien Gesekan | 0.3 | 0.3 | 0.45 | 0.4 |
Warna | Hitam | Ungu | Tembaga | Biru |
3. Pelapisan
Lapisan |
Warna |
Suhu Pelapisan |
Ketebalan (um) |
HV |
Suhu Aplikasi |
Koefisien gesekan |
TiAlN |
Ungu-Abu-abu | <600 ° C | 3-5 | 3300 | 800 ° C | 0.3 |
AlTiN | Hitam | <600 ° C | 3-5 | 3500 | 900 ° C | 0.3 |
TiSiN | Tembaga | <600 ° C | 3-5 | 3500 | 1500 ° C | 0.4 |
NaNo | Biru | <600 ° C | 3-5 | 3800 | 1200 ° C | 0.4 |
CrN | Abu-abu silver | <480 ° C | 2-2.5 | 2500 | 700 ° C | 0.3 |

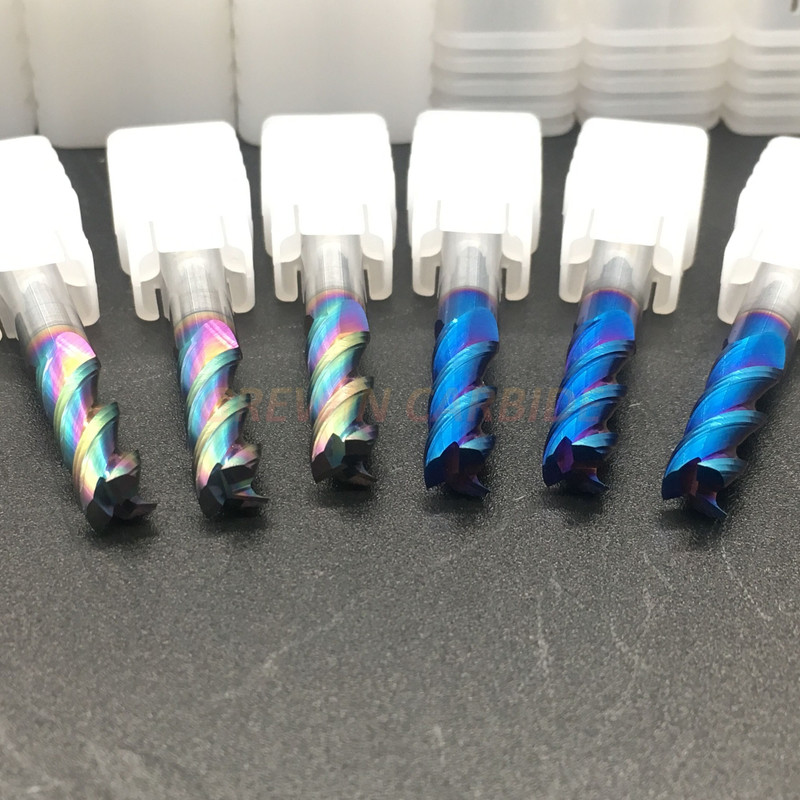

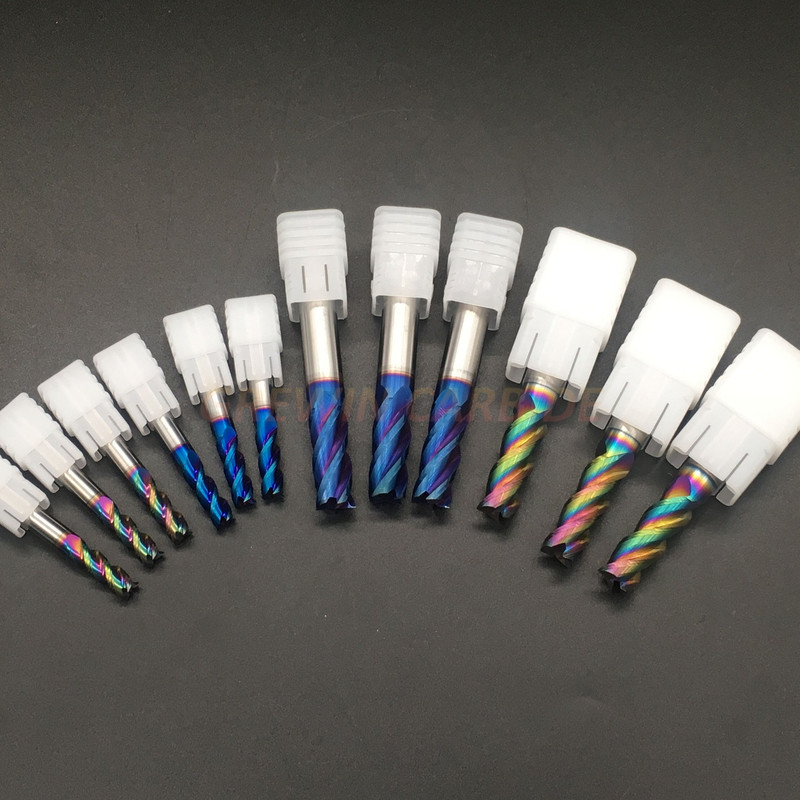

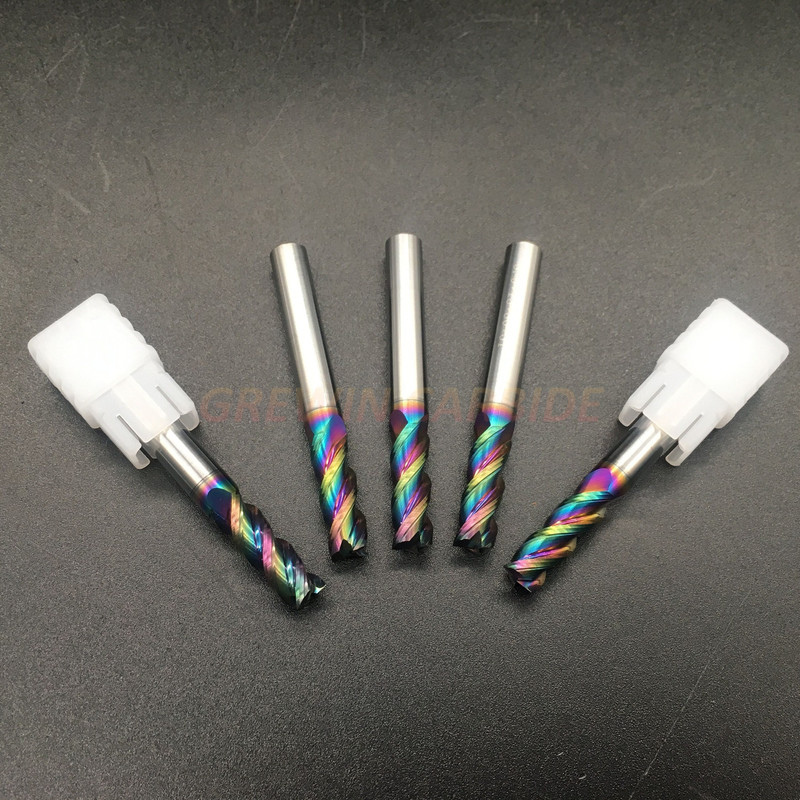

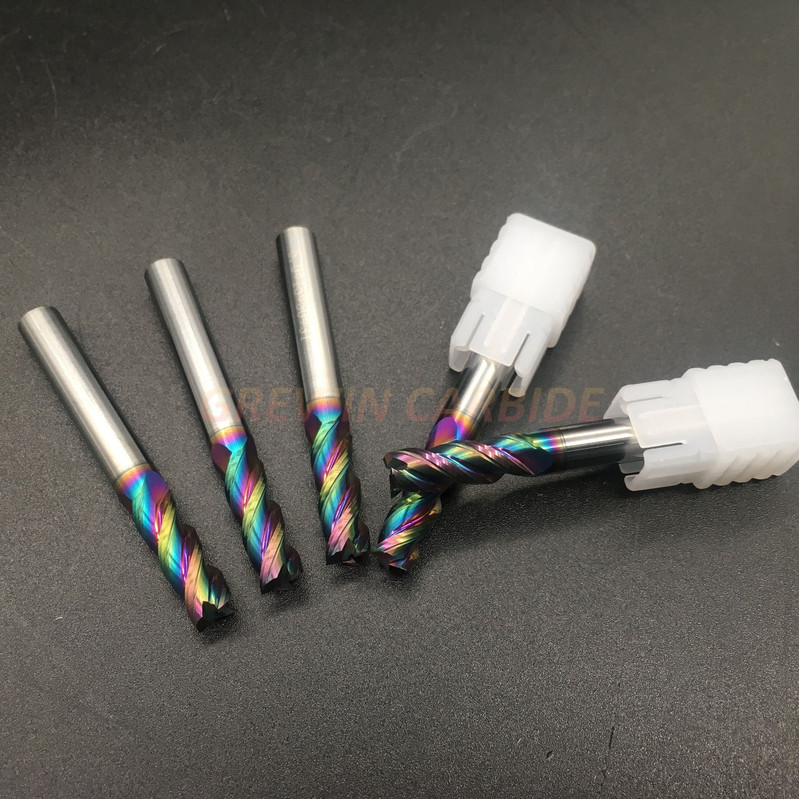

Produk Menunjukkan:
