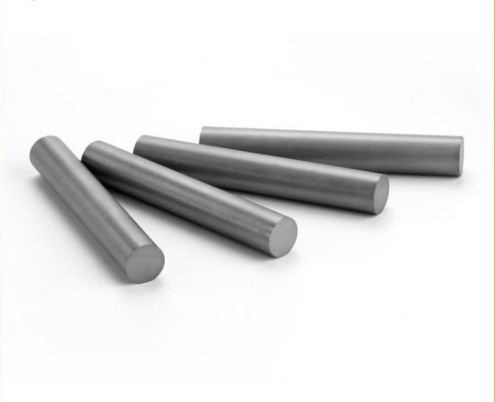

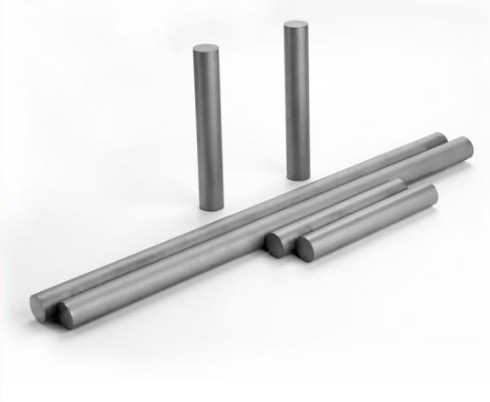

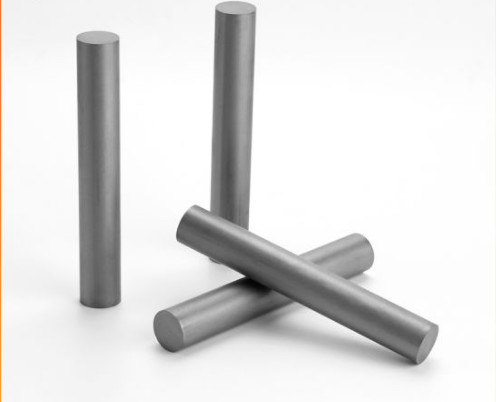

Batang tungsten karbida untuk End Mills
Untuk mencapai kinerja terbaik, sangat penting untuk memilih kadar karbida yang sesuai untuk aplikasi Anda, teknisi kami yang berpengalaman dapat membantu Anda dengan desain dan pemilihan material untuk memastikan keausan terbaik untuk kebutuhan khusus Anda.
Nama Produk
|
YG10X Tungsten carbide rods untuk End Mills
|
Bahan
|
tungsten karbida
|
Warna
|
Abu-abu
|
Standar
|
disesuaikan
|
Nilai
|
YG8, YG9C, YG10x
|
Brade
|
BWCARBIDE
|
UKURAN
|
Disesuaikan
|
Digunakan
|
Untuk latihan gerinda Endmills
|
Batang Padat (Metrik) 330mm
Unground | h6 |
L |
Tol. |
Unground | h6 |
L |
Tol. |
||
D | Tol. | D | Tol. | ||||||
2.2 | +0,3/+0 | 2.0 | 330 | +5/+0 | 17.2 | +0,3/+0 | 17 | 330 | +5/+0 |
3.2 | +0,3/+0 | 3.0 | 330 | +5/+0 | 18.2 | +0,3/+0 | 18 | 330 | +5/+0 |
4.2 | +0,3/+0 | 4.0 | 330 | +5/+0 | 19.2 | +0,3/+0 | 19 | 330 | +5/+0 |
5.2 | +0,3/+0 | 5.0 | 330 | +5/+0 | 20.2 | +0,3/+0 | 20 | 330 | +5/+0 |
6.2 | +0,3/+0 | 6.0 | 330 | +5/+0 | 21.2 | +0,3/+0 | 21 | 330 | +5/+0 |
7.2 | +0,3/+0 | 7.0 | 330 | +5/+0 | 22.2 | +0,3/+0 | 22 | 330 | +5/+0 |
8.2 | +0,3/+0 | 8.0 | 330 | +5/+0 | 23.2 | +0,3/+0 | 23 | 330 | +5/+0 |
9.2 | +0,3/+0 | 9.0 | 330 | +5/+0 | 24.2 | +0,3/+0 | 24 | 330 | +5/+0 |
10.2 | +0,3/+0 | 10.0 | 330 | +5/+0 | 25.2 | +0,3/+0 | 25 | 330 | +5/+0 |
11.2 | +0,3/+0 | 11.0 | 330 | +5/+0 | 26.2 | +0,3/+0 | 26 | 330 | +5/+0 |
12.2 | +0,3/+0 | 12.0 | 330 | +5/+0 | 27.2 | +0,3/+0 | 27 | 330 | +5/+0 |
13.2 | +0,3/+0 | 13.0 | 330 | +5/+0 | 28.2 | +0,3/+0 | 28 | 330 | +5/+0 |
14.2 | +0,3/+0 | 14.0 | 330 | +5/+0 | 29.2 | +0,3/+0 | 29 | 330 | +5/+0 |
15.2 | +0,3/+0 | 15.0 | 330 | +5/+0 | 30.2 | +0,3/+0 | 30 | 330 | +5/+0 |
16.2 | +0,3/+0 | 16.0 | 330 | +5/+0 |
Dua batang saluran pendingin lurus, Mengurangi TK
Unground | tanah h6 |
TK |
Tol. |
D |
Tol. |
L |
sebuah |
|
D |
Tol. |
|||||||
6.3 | +0,3/0 |
6.0 | 1.5 | 0/-0,20 | 0,80 | ± 0,15 |
330 |
0.15 |
7.3 | 7.0 | 1.5 | 0,80 | 0.15 | ||||
8.3 | 8.0 | 2.6 | 0/-0,30 |
1.00 | 0.15 | |||
9.3 | 9.0 | 2.6 | 1.00 | 0,20 | ||||
10.3 | 10.0 | 2.6 | 1.00 | 0,20 | ||||
11.3 | +0.4/0 |
11.0 | 3.5 | 1.20 | 0,28 | |||
12.3 | 12.0 | 3.5 | 1.20 | 0,30 | ||||
13.3 | 13.0 | 3.5 | 1.20 | 0.34 | ||||
14.3 | 14.0 | 5.0 | 1.50 | 0.37 | ||||
15.3 | 15.0 | 5.0 | 1.50 | 0,40 | ||||
16.3 | 16.0 | 5.0 | 1.50 | ±0,20 |
0,40 | |||
17.3 | +0.5/0 |
17.0 | 6.2 | 2.00 | 0,47 | |||
18.3 | 18.0 | 6.2 | 2.00 | 0,50 | ||||
19.3 | 19.0 | 6.2 | 2.00 | 0,50 | ||||
20.3 | 20.0 | 6.2 | 0/-0,40 | 2.00 | ±0,30 | 0,50 |
30 ° Dua Saluran Pendingin Heliks (Tipe HE-30 °)
Unground | tanah h6 |
L Tol.+5.0 |
TK |
Tol. |
D |
Tol. |
Melempar |
|
D | Tol. | |||||||
6.3 | +0.4/+1.0 |
6.0 | 330 | 2.7 | ±0.2 |
0,80 | ± 0,15 |
32.65 |
7.3 | 7.0 | 330 | 3.5 | 1.00 | 38.09 | |||
8.3 | 8.0 | 330 | 3.4 | 1.00 | 43.53 | |||
9.3 | 9.0 | 330 | 4,5 | ±0,3 | 1.40 | 48.97 | ||
10.3 | 10.0 | 330 | 4.8 | 1.30 | 54.41 | |||
11.3 | +0.4/+1.2 |
11.0 | 330 | 4.9 | ±0,4 |
1.40 | 59.86 | |
12.3 | 12.0 | 330 | 6.3 | 1.70 | 65.30 | |||
13.3 | 13.0 | 330 | 6.1 | 1.75 | ±0,20 |
70.74 | ||
14.3 | 14.0 | 330 | 6.7 | 1.80 | 76.18 | |||
15.3 | 15.0 | 330 | 7.3 | 1.75 | 81,82 | |||
16.3 | +0.4/+1.4 |
16.0 | 330 | 8.0 | 2.00 | 87.06 | ||
17.3 | 17.0 | 330 | 8.5 | 1.75 | ±0,25 |
92.50 | ||
18.3 | 18.0 | 330 | 9.0 | 2.30 | 97,95 | |||
19.3 | 19.0 | 330 | 9.7 | 2.00 | 103.39 | |||
20.3 | 20.0 | 330 | 10.0 | ± 0,5 | 2.50 | 108.83 |
