Bahan baku biji-bijian mikro
Ukuran butir: 0.4-0.6μm
Co 10%, 12%
TRS> 3600 N / mm2
Kekerasan: HRA 91.8-92.5
HRC Rage: HRC45-50 HRC55-60 HRC65 HRC68
Sudut Helix: 30 ° -45 °
Diameter batang: 4-20 mm
Panjang: 50-150 mm, disesuaikan

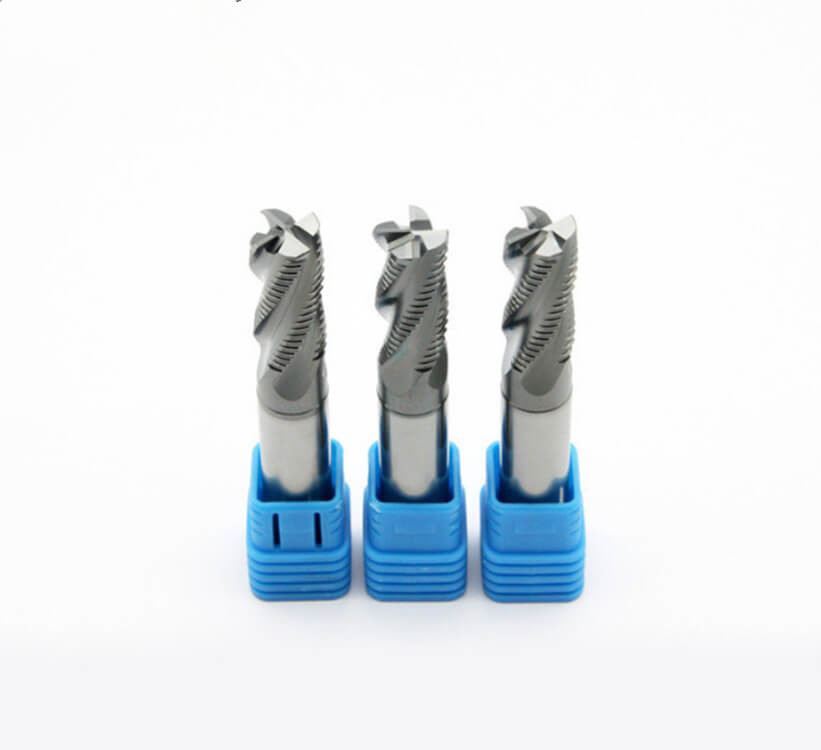

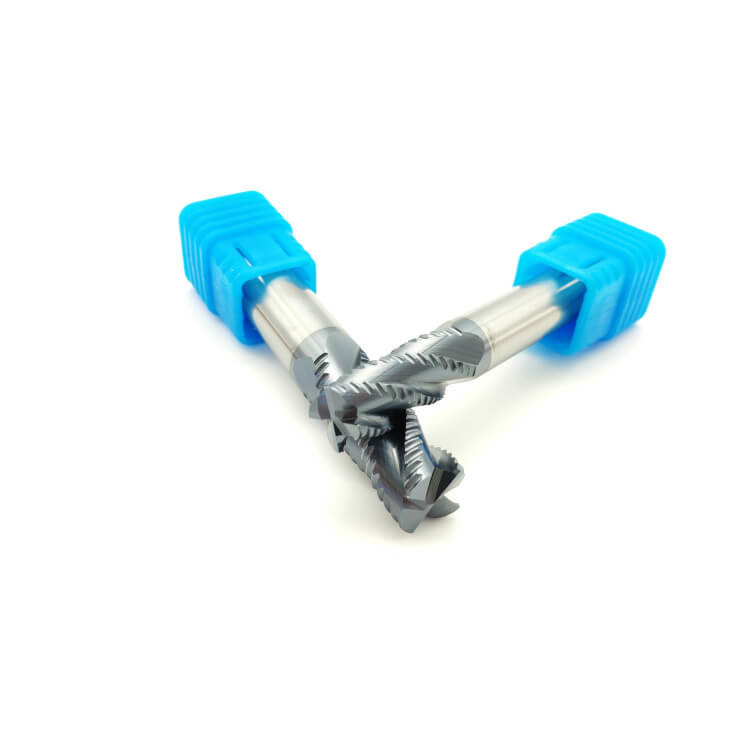

Formulir Pemotongan: Roughing
Seruling No: 2/4/6
Digunakan untuk memotong baja karbon, baja perkakas, baja cetakan, baja tahan karat, paduan titanium, tembaga, besi cor dan aluminium, dll.
Peralatan Grinding: , ANCA, ROLLOMATIC
Alat uji: ZOLLER
Pengenalan bahan karbida dari pabrik Akhir
Kelas karbida | Rincian teknis batang tungsten carbide |
10U | Co: 10% WC 89% elemen langka: 1% HRA: 90,5 ° Ukuran Gandum: 0,75um |
12U | Co: 12% WC 85% elemen langka: 3% HRA: 92,5 ° Ukuran Gandum: 0.4um |
K40 | Co: 12% WC 84% elemen langka: 4% HRA: 93 ° Ukuran Gandum: 0.4um |
K44 | Co: 12% WC 84% elemen langka: 4% HRA: 93,5 ° Ukuran Gandum: 0.4um |
Bahan-bahan yang akan dipotong
Kelas karbida | HRC Akhir pabrik | Bahan yang akan dipotong |
10U | HRC45-50 | Untuk memotong bahan di bawah HRC35 |
12U | HRC55-58 | Untuk memotong bahan di bawah HRC50 |
K40 | HRC60-62 | Untuk memotong bahan di bawah HRC55 |
K44 | HRC65-70 | Untuk memotong bahan di bawah HRC63 |
Pelapisan yang Sesuai
Kelas karbida | HRC Akhir pabrik | Pelapisan yang Sesuai |
10U | HRC45-50 | AlTiN |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | Nano |
Pengenalan bahan karbida dari pabrik Akhir
AlTiN | TiAlN | TiSlN | Nano | |
Kekerasan (HV) | 3200 | 2800 | 3600 | 42 (IPK) |
Ketebalan (UM) | 2,5-3 | 2,5-3 | 3 | 3 |
Oksidasi Temp (°) | 900 | 800 | 1000 | 1200 |
Koefisien Gesekan | 0,3 | 0,3 | 0,45 | 0,4 |
Warna | Hitam | Violet | Tembaga | Biru |
4 seruling Akhir Pabrik Datar
Pilihan HRC: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Pilihan lapisan: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
Bahan yang akan dipotong: baja asli, besi cor, Aluminium, tembaga, grafit, plastik,
Titanium, paduan, baja mengeras, baja tahan karat, HSS dll
ukuran lebih tersedia untuk aluminium end mills:
Kode no. | Diamter d | Memotong panjang l | Panjang total L | Betis D | Seruling Z |
2GW4-01002050 | 1 | 3 | 50 | 4 | 2 |
2GW4-01504050 | 1.5 | 4 | 50 | 4 | 2 |
2GW4-02050500 | 2 | 5 | 50 | 4 | 2 |
2GW4-02507050 | 2.5 | 7 | 50 | 4 | 2 |
2GW4-03008050 | 3 | 8 | 50 | 4 | 2 |
2GW4-04010050 | 4 | 10 | 50 | 4 | 2 |
2GW4-04015075 | 4 | 15 | 75 | 4 | 2 |
2GW4-04020100 | 4 | 20 | 100 | 4 | 2 |
2GW4-05012050 | 5 | 13 | 50 | 6 | 2 |
2GW4-06015050 | 6 | 15 | 50 | 6 | 2 |
2GW4-06020075 | 6 | 20 | 75 | 6 | 2 |
2GW4-06020100 | 6 | 30 | 100 | 6 | 2 |
2GW4-06020060 | 8 | 20 | 60 | 8 | 2 |
2GW4-08025075 | 8 | 25 | 75 | 8 | 2 |
2GW4-08025100 | 8 | 35 | 100 | 8 | 2 |
2GW4-010025075 | 10 | 25 | 75 | 10 | 2 |
2GW4-010040100 | 10 | 40 | 100 | 10 | 2 |
2GW4-012020075 | 12 | 30 | 75 | 12 | 2 |
2GW4-012040100 | 12 | 40 | 100 | 12 | 2 |
2GW4-014020080 | 14 | 30 | 80 | 14 | 2 |
2GW4-014100100 | 14 | 30 | 100 | 14 | 2 |
2GW4-016040100 | 16 | 40 | 100 | 16 | 2 |
2GW4-018040100 | 18 | 40 | 100 | 18 | 2 |
2GW4-020040100 | 20 | 40 | 100 | 20 | 2 |
2GW4-06040150 | 6 | 40 | 150 | 6 | 2 |
2GW4-08050150 | 8 | 50 | 150 | 8 | 2 |
2GW4-010050150 | 10 | 50 | 150 | 10 | 2 |
2GW4-012050150 | 12 | 50 | 150 | 12 | 2 |
2GW4-014060150 | 14 | 60 | 150 | 14 | 2 |
2GW4-016060150 | 16 | 60 | 150 | 16 | 2 |
2GW4-018060150 | 18 | 60 | 150 | 18 | 2 |
2GW4-020060150 | 20 | 60 | 150 | 20 | 2 |
